钢框架结构基础,柱,梁和地板的施工

2019-09-12

钢框架结构施工程序如下:

钢框架结构基础施工

钢柱结构

钢梁的架设

南京钢结构

用于钢框架结构的地板系统

钢结构

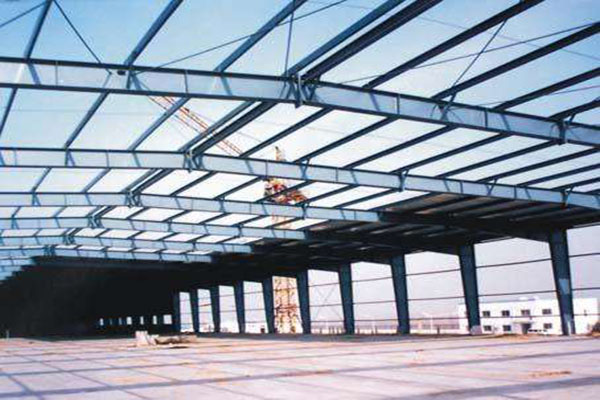

钢结构框架

钢框架结构基础施工

钢框架结构的建造始于其基础的建设。通常,给定结构所需的基础类型基于土壤承载力。

土壤调查包括地表和地下勘探用于评估钢框架结构所依赖的土壤状况。

例如,当施加中等或低载荷时,建议使用钢筋混凝土轴承垫或条形基础。这些基础类型将载荷传递到能够支撑转移载荷的土壤。

钢框架结构用钢筋混凝土承重垫基础

如果土壤强度较差且施加的负荷较大,则建议考虑桩基础。桩基会将结构的载荷转移到坚硬的土壤中。

桩基础通过承载力足够的坚硬土壤的低土承载力来传递钢框架结构的荷载

钢轴承桩接地

钢结构

钢柱施工

钢框架构的下一步是放置钢柱。钢的截面是根据施加的载荷确定的。

有多种尺寸的钢柱截面可供选择,这些钢柱通常是预先生产的。

列安装中最重要的一点是基础和列之间的连接以及列之间的拼接。

关于柱接头的基础,底板焊接到柱的末端。最理想的底板形状是方形和矩形。列到基础连接的典型细节

应该知道,最理想的基板形状是矩形和方形,因为这种板在螺栓之间提供了大间距,这是所希望的。

钢柱与基础细节,(A)底板上的顶部螺栓位置,(B)柱底到底座的侧视图

就柱接头而言,除了简化钢柱生产和交付之外,每隔两三层提供一次以便于安装过程。

地板和柱拼接之间的距离约为60厘米。当使用圆形钢柱时,使用焊接连接将上下两个钢柱连接起来。

柱接头

钢梁的安装

各种预制梁部分可用于建筑多层钢框架结构。梁通常将载荷从地板和屋顶转移到柱子上。

钢梁构件可以跨越18米,但最常见的钢梁跨度范围从3米到9米不等。

当钢梁竖立时,遇到了柱到梁的连接和梁到梁的连接。根据施加在柱到梁接头上的载荷类型,选择不同类型的柱到梁连接。

例如,如果接头仅承受垂直载荷,则使用简单的连接。柔性端板,翅片板和双角夹板是简单连接的示例,如图8所示。

不同类型的柱梁连接适用于单独施加垂直载荷的情况:(A)柔性端板,(B)翅片板,(C)双角夹板

如果接头受到垂直载荷(剪切力)和扭力,则应考虑全深度端板连接和延伸端板连接,如图9所示。

当柱与梁连接受到剪切和扭转应力时使用的全深度和延伸端板连接

就梁与梁的连接而言,端板梁与梁的连接用于将二次钢梁连接到一次钢梁上。

由于辅助梁的顶部法兰支撑地板系统,因此必须使用主梁的顶部法兰进行平整。这可以通过对次梁的顶部凸缘进行切口来获得,如图10和图11所示。

次级梁的缺口部分

端板梁到梁连接

或者,将突出的支架焊接到主梁上,然后连接辅助梁,而不需要对第二级钢梁进行切口,

提供焊接到主钢梁的支架

钢框架结构施工用地板系统

框架结构

有各种类型的地板系统可用于钢框架结构。通常在梁架设时安装地板。

地板系统不仅支持垂直施加的载荷,而且它们的作用类似于隔膜,并通过使用支撑来抵抗横向载荷。

地板系统的例子包括短跨组合梁和带金属板的板,Slimdek,带有板和钢板的蜂窝复合梁,带预制混凝土单元的Slimflor梁,大跨度组合梁和带金属装饰板的板,带预制混凝土的组合梁单元和带预制混凝土单元的非复合梁。另请阅读:多层钢结构施工的地板系统类型

钢框架结构中使用的复合地板的细节

预制混凝土板放置在结构钢框架上

钢框架结构中支撑与覆层的施工

支撑用于抵抗横向强制施加在结构上,并且它将横向载荷传递到柱子然后传递到基础。
